Güvenlik Tarayıcısının Ayak İzi: Kurulumdan Önce Doğrulanması Gereken Ölçümler

Fiziksel güvenlik ekipmanlarının titiz bir mekansal analiz yapılmadan temin edilmesi, ciddi operasyonel arızalara yol açmaktadır. Tesis yöneticileri sıklıkla tıkalı yangın çıkışlarıyla, pahalı lobi yenilemeleriyle veya standart dağıtım asansörlerine sığamayan ekipmanlarla karşı karşıya kalıyor. Yaygın olarak karşılaşılan bir tuzak, bir birleştirmektir . röntgen tarayıcısının tünel boyutunu , gerekli toplam operasyonel ayak izi ile Bu gözetim, operatör istasyonlarını, bakım erişim panellerini, yolcu kuyruk alanlarını ve temel BT altyapısını hesaba katmamaktadır. Herhangi bir tedariki sonuçlandırmadan önce gerçek mekansal gereksinimleri hesaplamak için standartlaştırılmış bir çerçeve oluşturmalısınız. Bu kılavuz tam olarak ölçmek ve doğrulamak için kapsamlı bir metodoloji sağlar , röntgen tarayıcınızın kurulum alanını . Seçtiğiniz sistemi mevcut mimari, operasyonel ve ağ kısıtlamalarıyla nasıl uyumlu hale getireceğinizi, yüksek verimi ve sıkı tesis güvenliğini koruyan bir dağıtımı nasıl sağlayacağınızı öğreneceksiniz.

• Tünel Boyutu ≠ Toplam Kaplama Alanı: Makinenin fiziksel boyutları, giriş/çıkış silindirleri, operatör masaları ve yeniden düzenleme alanları dikkate alındığında gereken gerçek alanın yalnızca %40-50"sini temsil eder.

• Geçiş Açıklıkları Kritiktir: En yaygın kurulum hatası, standart tesis kapılarının, koridorlarının veya yük asansörlerinin boyutlarını aşan bir ünitenin satın alınmasıdır.

• Düzenleyici İzinler Yerleştirmeyi Zorunlu Hale Getirir: Yangın yasaları, ADA uyumluluğu ve radyasyon güvenliği bölgeleri, bir x ışını tarayıcısının duvarlara, çıkışlara ve yaya yürüyüş yollarına ne kadar yakın yerleştirilebileceğini kesin olarak sınırlar.

• Zemin Yük Kapasitesi Doğrulanmalıdır: Yüksek nüfuzlu tarayıcılar ağır kurşun koruma içerir; Yükseltilmiş zemin kurulumları için yapı mühendisliği onayı gereklidir.

• BT Ayak İzini Göz Ardı Etmeyin: Modern ağ bağlantılı tarayıcılar, görüntü arşivleme ve siber güvenlik uyumluluğu için özel kanal alanı, güvenli ağ bağlantı noktaları ve sunucu raf alanı gerektirir.

X-ışını Tarayıcıları için Makine Boyutu ve Tam Çalışma Alanı Karşılaştırması

Güvenlik dağıtımındaki başarı, mekansal dinamiklerin kesin bir şekilde anlaşılmasına dayanır. Fiziksel darboğazlar yaratmadan yaya trafiğini verimli bir şekilde işleyen bir kontrol noktası konuşlandırmalısınız. Kötü planlanmış bir kurulum, tesis güvenliğini tehlikeye atar ve günlük operasyonları yavaşlatır. Başarının temel ölçüsü, her fiziksel bileşenin mevcut zemin alanına göre ölçülmesini içerir. Ekipmanın insan trafiği akışları ve mevcut tesis mimarisiyle nasıl etkileşime girdiğini değerlendirirsiniz.

Çekirdek Donanım ve Toplam Kontrol Noktası Alanı Karşılaştırması

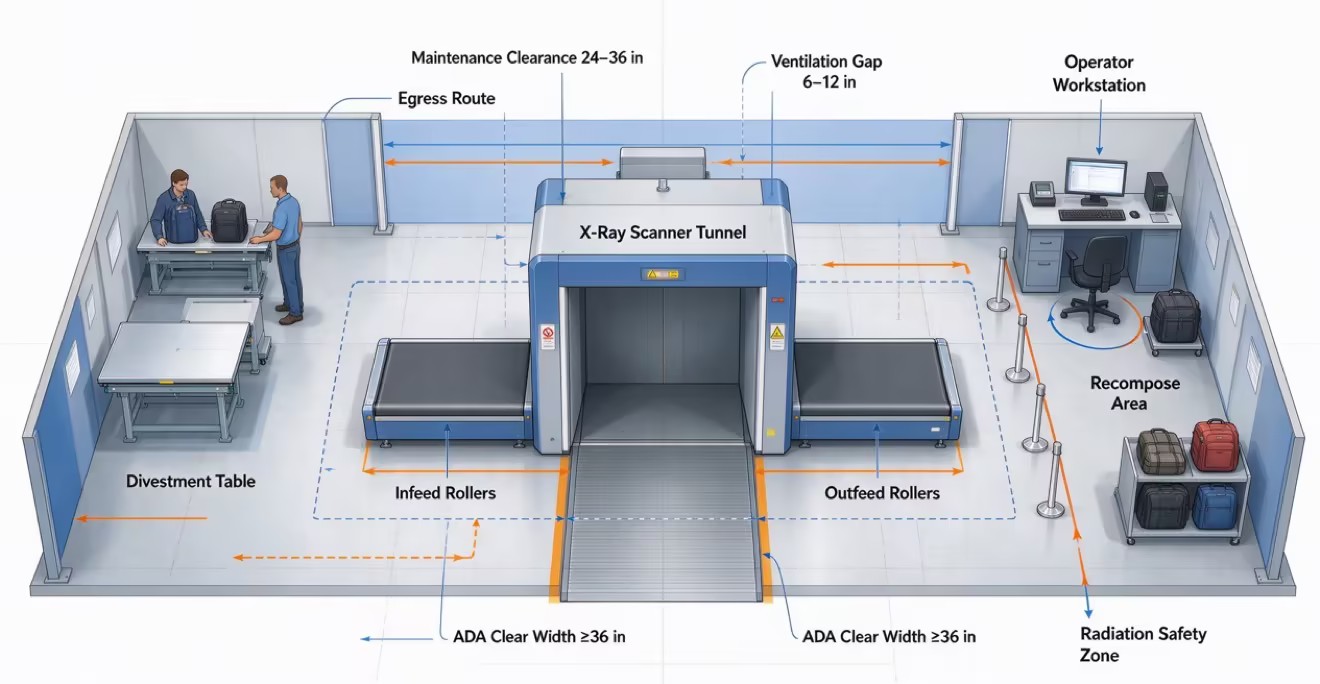

Tarayıcının listelenen boyutları, gereken tüm çalışma alanını değil, yalnızca makinenin kapladığı alanı temsil eder. İşlevsel bir kontrol noktası aynı zamanda operatör istasyonlarını, yolcu yürüyüş yollarını ve ekipman erişim alanlarını da içermelidir. Entegre iş istasyonları yerden tasarruf sağlar ancak makine boyutunu artırırken, bağımsız masalar ergonomiyi iyileştirir ancak ek zemin alanı gerektirir. Doğru planlama, verimli kontrol noktası işletimi sağlamak için iş istasyonu yerleşimini, operatör hareketini, kablo yönlendirmesini ve görünürlüğü dikkate almalıdır.

Gizli Açıklıklar

Fiziksel donanım boyutları, bakım ve çalıştırma için gereken gizli açıklıkları hesaba katmaz. Teknisyenlerin rutin servis ve acil onarımlar için dahili bileşenlere engelsiz erişime ihtiyacı vardır. Bakım erişim panelleri genellikle makinenin en az iki tarafında 24 ila 36 inçlik açıklık gerektirir. Bu alanın sağlanamaması, temel bakım için ağır ekipmanın fiziksel olarak taşınması gerektiği anlamına gelir. Kalibre edilmiş bir makinenin taşınması, hassas iç hizalamaya zarar verme riski taşır ve daha sonra yeniden kalibrasyon yapılmasına neden olur.

Ortamın çevresel gereksinimleri aynı zamanda belirli mekansal açıklıkları da belirler. Güvenlik tarayıcıları sürekli çalışma sırasında önemli miktarda ısı üretir. Dahili jeneratör ve işleme elektroniği, aşırı ısınmayı önlemek için pasif veya aktif havalandırmaya dayanır. HVAC ve havalandırma izinleri tartışılamaz. Makineyi bir duvara aynı hizada yerleştirerek egzoz havalandırma deliklerinin engellenmesi termal kapanmalara neden olur.

Makine egzoz portları ile yapısal bariyerler arasında minimum 6 ila 12 inç boşluk bırakın. Makinenin üzerindeki tavan yüksekliğini de değerlendirin. Isı yükselir ve alçak tavanlar sıcak havayı jeneratör muhafazasının etrafında hapsedebilir. Yeterli dikey boşluk, uygun ısı dağılımını sağlar ve tarama ekipmanının çalışma ömrünü uzatır.

Toplam Kurulum Alanı Nasıl Hesaplanır?

Belirli donanım konfigürasyonlarını tükettikleri fiziksel alanla eşlemek, mekansal gereksinimleri operasyonel sonuçlara bağlar. İyi hesaplanmış bir ayak izi, daha hızlı işlem süreleri ve daha az yolcu sürtünmesi ile doğrudan ilişkilidir. Kontrol noktasının her santimetresi belirli bir işlevsel amaca hizmet eder.

Besleme ve Çıkış Silindiri Gereksinimleri

Silindir uzunluğu, elenen öğelerin boyutuna ve hacmine uygun olmalıdır. Küçük eşyalar daha kısa masalara ihtiyaç duyarken, bagaj ve yük, sıkışıklığı önlemek için daha uzun giriş ve çıkış alanlarına ihtiyaç duyar. Uygun silindir tasarımı, verimi artırır, bagaj oluşumunu azaltır ve sınırlı alanlarda sorunsuz öğe transferini destekler.

Operatör, Tasfiye ve Yeniden Oluşturma Bölgeleri

Verimli kontrol noktası tasarımı, hazırlık, erişim ve operatör görevleri için yeterli alan gerektirir. Tasfiye alanları sürekli yolcu akışını desteklemeli, yeniden düzenleme bölgeleri ise tarama sonrasında darboğazları önlemek için ekstra alana ihtiyaç duymalıdır. Operatör alanları, ikincil tarama ekipmanı için rahat çalışma koşulları ve alan sağlamalıdır.

Kuyruklama ve Üretim Akışı

Kuyruk alanı, yoğun trafik hacmine ve tarama hızına göre tasarlanmalıdır. Doğrusal düzenler verimli hareket sağlar ancak daha fazla derinlik gerektirir; L şekilli veya U şekilli tasarımlar ise yerden tasarruf sağlar. Düzenden bağımsız olarak, düzgün yolcu akışını sağlamak için açık yürüyüş yolları ve operatörün iyi görünürlüğü sağlanmalıdır.

Bina Sınırlamaları ve Yapısal Değerlendirme

Binanızın fiziksel sınırlamaları bir kurulum projesini kolayca rayından çıkarabilir. Ekipman sahaya gelmeden çok önce bu uygulama risklerini ele alın. Kapsamlı bir yapısal denetimin gerçekleştirilmesi, maliyetli gecikmeler ve zorunlu mimari değişiklikler riskini azaltır. Teslimat kamyonundan son operasyonel lokasyonuna kadar ekipmanın tüm yolculuğunu değerlendirin.

Transit ve Teslimat Gümrüklemeleri

Kurulum planlaması yalnızca son tarayıcı konumunu değil, teslimat yolunun tamamını içermelidir. Ekipmanın sahaya güvenli bir şekilde ulaşabilmesini sağlamak için kapı aralıklarını, koridorları, asansörleri ve dönüş alanlarını ölçün. Kurulumda gecikmeleri önlemek için teslimattan önce yükleme alanı erişimini, asansör kapasitesini ve tüm engelleri doğrulayın.

Zemin Yük Taşıma Kapasitesi

Güvenlik tarayıcıları, ağır korumaları ve konsantre ağırlıkları nedeniyle yüksek nokta yükleri oluşturur. Zemin yapısının, özellikle yükseltilmiş zeminlerde veya yükseltilmiş erişim sistemlerinde ekipmanı destekleyebildiğini doğrulayın. Güvenli kurulum için yapısal değerlendirmeler ve yük yayma çözümleri gerekli olabilir.

Güç Kaynağı ve Kablo Yönlendirme

Tarayıcılar özel elektrik devrelerine ve uygun kablo yönetimine ihtiyaç duyar. Voltaj gereksinimlerini doğrulayın, gerekirse UPS yerleşimini planlayın ve açıkta kalan kabloların güvenlik tehlikesi oluşturmasını önleyin. Kanallar, yükseltilmiş zeminler veya özel yollardan iyi tasarlanmış yönlendirme, güvenilir çalışmayı sağlar.

BT Altyapısı ve Ağ Ayak İzi

Modern tarayıcılar ağ bağlantısı, veri depolama ve siber güvenlik entegrasyonu gerektirir. Kurulum planlaması ağ ekipmanı için alanı, güvenli kablo yönlendirmesini ve olası sunucu altyapısını içermelidir. Doğru BT planlaması, güvenilir veri aktarımı sağlar ve güvenlik sistemlerini yetkisiz erişime karşı korur.

Güvenlik, Yangın Kanunu ve Düzenleyici Kurallar

Kurulum planınız yasal ve güvenlik çerçevelerine sıkı sıkıya bağlı olmalıdır. Mevzuata uygunluk isteğe bağlı değildir. İtfaiye görevlileri, sağlık müfettişleri ve erişilebilirlik denetçileri güvenlik kontrol noktalarını titizlikle değerlendirir. Bu standartların karşılanamaması, ağır para cezalarına ve faaliyetlerin anında durdurulmasına neden olur. Uyumluluk gerekliliklerini ilk günden itibaren mekansal hesaplamalarınıza entegre edin.

Çıkış Yolları ve Can Güvenliği Kodları

Güvenlik kontrol noktaları, acil çıkışları veya tahliye yollarını kapatmayacak şekilde tasarlanmalıdır. Sıra bariyerleri, tasfiye masaları ve tarayıcı ekipmanı, hem normal hem de acil durumlarda kaçış yollarını açık tutmalıdır. Düzen, acil durumlarda hızlı tahliyeye izin verirken aynı zamanda sorunsuz güvenlik operasyonlarını desteklemelidir.

ADA Uyumluluğu ve Erişilebilirlik

Kontrol noktası düzenleri tekerlekli sandalye kullanıcıları ve erişilebilir hareket için yeterli açıklık sağlamalıdır. Tarayıcıların, kuyruk alanlarının ve ikincil tarama bölgelerinin etrafındaki yollar geçerli erişilebilirlik standartlarını karşılamalıdır. Daha geniş tarama kapıları veya destekli denetim alanları için ilave alan gerekebilir.

Radyasyon Güvenlik Bölgeleri

X-ışını tarayıcıları, radyasyona maruz kalmayı sınırlamak için koruyucu sistemlerle tasarlanmıştır, ancak doğru yerleştirme hala önemlidir. Ekipman, tünel açıklıklarını bekleme alanlarından ve operatör istasyonlarından uzak tutacak şekilde konumlandırılmalıdır. Tesisler, temizleme bölgelerini ve kurulum düzenlerini tanımlarken yerel radyasyon güvenliği gerekliliklerine uymalıdır.

Tarayıcı Türleri: Mevcut Alanınız için Doğru Makineyi Seçin

Doğru ekipman sınıfını seçmek, güvenlik ihtiyaçlarınızı mevcut ayak iziniz ile dengelemeyi gerektirir. Alıcılar, farklı tarayıcı kategorileri arasındaki kavramsal dengeleri anlamalıdır. Devasa bir kargo tarayıcısını standart bir ofis lobisine girmeye zorlayamazsınız. Donanım özelliklerini doğrudan mekansal gerçekliklerinizle eşleştirerek satın alma kararlarınıza yön verin.

Posta Odası ve Masaüstü Tarayıcılar

Masaüstü tarayıcılar minimum kurulum alanı gerektirir ve ofislere, posta odalarına ve küçük kontrol noktalarına iyi uyum sağlar. Kurulumu ve çalıştırılması kolaydır ancak mektup ve hafif paketler gibi küçük eşyalarla sınırlıdırlar. Kompakt tasarımları, yoğun veya büyük nesneler için azaltılmış tarama kapasitesine sahiptir.

Lobi ve Kontrol Noktası Tarayıcıları

Lobi tarayıcıları, kapladığı alan ile performans arasında bir denge sağlar. Operasyon ve yolcu akışı için özel zemin alanı gerektirirken çantalar, evrak çantaları ve paketler gibi genel güvenlik öğelerini işleyebilirler. Orta düzeyde tarama kapasitesine ihtiyaç duyulan kurumsal ve kamu tesislerinde yaygın olarak kullanılırlar.

Kargo ve Palet Tarayıcıları

Kargo tarayıcıları geniş kurulum alanlarına, güçlendirilmiş zeminlere ve özel yükleme bölgelerine ihtiyaç duyar. Lojistik merkezlerde, limanlarda ve havaalanlarında paletlerin ve dökme malların yüksek hacimli taranması için tasarlanmıştır. Daha yüksek kurulum maliyetleri ve alan gereksinimleri içermelerine rağmen endüstriyel yük denetimi için gereken kapasiteyi sağlarlar.

Çözüm

1. Tüm tesis girişlerinde dahili ölçüm sürecinizi standartlaştırmak için kapsamlı bir saha araştırması kontrol listesi indirin.

2. Transit açıklıklarını doğrulamak için belirlenen teslimat rotası boyunca tüm kapıları, yük asansörlerini ve koridor dönüş yarıçaplarını ölçün.

3. Profesyonel bir tesis incelemesi yürütmek ve gizli yapısal kısıtlamaları belirlemek için bir güvenlik entegrasyonu uzmanıyla iletişime geçin.

4. Tedarik belgelerini imzalamadan önce tam ekipman kaplama alanını görselleştirmek için satıcınızdan ayrıntılı bir CAD düzeni teklifi isteyin.

SSS

S: Bakım için bir röntgen tarayıcısının çevresinde ne kadar alana ihtiyaç vardır?

C: Endüstri standartları, makinenin en az iki tarafında 24 ila 36 inç açıklık gerektirir. Bu alan, teknisyenlerin ağır ekipmanı fiziksel olarak hareket ettirmeden dahili panellere erişmesine, jeneratöre bakım yapmasına ve rutin kalibrasyonlar yapmasına olanak tanır.

S: Bir röntgen tarayıcısı doğrudan duvara yerleştirilebilir mi?

C: Bir tarafı genellikle duvara yakın durabilirken, tamamen aynı hizada yerleştiremezsiniz. Dahili jeneratör ve elektronik cihazlara yönelik havalandırma gereksinimleri, minimum 6 ila 12 inçlik bir boşluk gerektirir. Bu, termal kapanmaları önler ve uygun hava akışını sağlar.

S: Kontrol noktası röntgen tarayıcısının standart ağırlığı nedir?

C: Standart bir lobi kontrol noktası biriminin ağırlığı genellikle 800 ila 1.500 lbs arasındadır. Bu ağırlık küçük dengeleme ayaklarına veya tekerleklere dayandığından yüksek nokta yükleri oluşturur. Zemin yük derecelerinizin bu yoğun ağırlığı destekleyebileceğini doğrulamanız gerekir.

S: Röntgen tarayıcıları özel güç ve ağ hatlarına ihtiyaç duyuyor mu?

C: Evet. Özel elektrik devreleri, görüntüleme sensörlerine zarar veren güç dalgalanmalarını önler. Modern siber güvenlik uyumluluğu, merkezi görüntü arşivleme ve tehdit projeksiyon sistemleri için güvenli, özel ağ bağlantıları da zorunludur.

S: Güvenlik kontrol noktaları için üretim alanını nasıl ölçüyorsunuz?

A: Tasfiye alanının, makinenin kendisinin, çıkış silindirlerinin ve yolcu yeniden düzenleme alanının toplam uzunluğunu hesaplayın. Yolcu hacmine bağlı olarak standart bir kontrol noktası, düzgün bir geçiş sağlamak için tipik olarak 15 ila 25 fitlik doğrusal bir ayak izi gerektirir.

S: Standart bir röntgen tarayıcısı normal bir ticari kapıdan geçebilir mi?

C: Birçok kontrol noktası tarayıcısı, standart 32 inç veya 36 inç ticari kapılardan geçecek şekilde tasarlanmıştır. Ancak takılı klavyelerin, monitörlerin ve yan panellerin nakliye sırasında sıklıkla çıkarılması gerekir. Kasa boyutlarını her zaman özel kapı ölçümlerinize göre doğrulayın.
