Karışık Bagaj ve Koliler için Konveyör Yükünün Tahmin Edilmesi

Güvenlik ve lojistik kontrol noktaları belirli bir mekanik güvenlik açığıyla karşı karşıyadır. Sert bagajlar, yumuşak spor çantaları ve düzensiz paketler gibi karışık profilli öğeler aynı denetim bantlarında birleşir. Ağırlık dağılımındaki ve malzeme yoğunluğundaki bu değişiklik, öngörülemeyen mekanik stres yaratır. Hatalı yük tahmini, doğrudan erken motor arızasına, bant kaymasına ve tarama sırasında görüntü bozulmasına yol açar. Bir tahrik sistemi ağır, yoğun bir yükü düz bir kayar yatak boyunca çekmeye çalıştığında ortaya çıkan mikro takılmalar görüntüleme yazılımını tehlikeye atar. Yüksek maliyetli tesis kesintileri ve güvenlik darboğazları yaşarsınız. Diğer taraftan, sistemin çok büyük boyutlu motorlarla aşırı mühendisliği, sermaye ve tesis ayak izini israf eder. Doğru bagaj tarayıcı konveyör yükünün belirlenmesi titiz, fizik tabanlı bir metodoloji gerektirir. Tesis mühendisleri, tarama ortamlarının dur-kalk gerçeklikleri için özel olarak tasarlanmış konveyör yükü gereksinimlerini hesaplamalı ve belirlemelidir.

• Dinamik ve Statik Yükleme: Dur-kalk tarama işlemleri, özellikle de basamaklı kuyruk konveyörleri, yalnızca sürekli çalışan yük için değil, yüksek başlatma torku için boyutlandırılmış tahrik sistemleri gerektirir.

• Karma Profil Değişkenliği: Doğru kapasite planlaması, maksimum hacimsel boyutları (DIM), toplu yoğunluğu ve ağır, düzensiz paketlerden gelen konsantre nokta yüklerini hesaba katmalıdır.

• Sistem Entegrasyonu: Görüntünün kesilmesini veya bant takılmalarını önlemek için konveyörün mekanik sınırları, X-Ray Bagaj Tarayıcısının görüntüleme gereklilikleriyle tam olarak uyumlu olmalıdır.

• Riskin Azaltılması: Uygun gerilim alımı (tipik olarak bant uzunluğunun %1"i) ve uzama hesaplamaları, en yüksek dalgalanma koşullarında bant izleme arızalarının önlenmesi açısından kritik öneme sahiptir.

Bagaj X-ray Tarayıcılarında Konveyör Yükü Nasıl Çalışır?

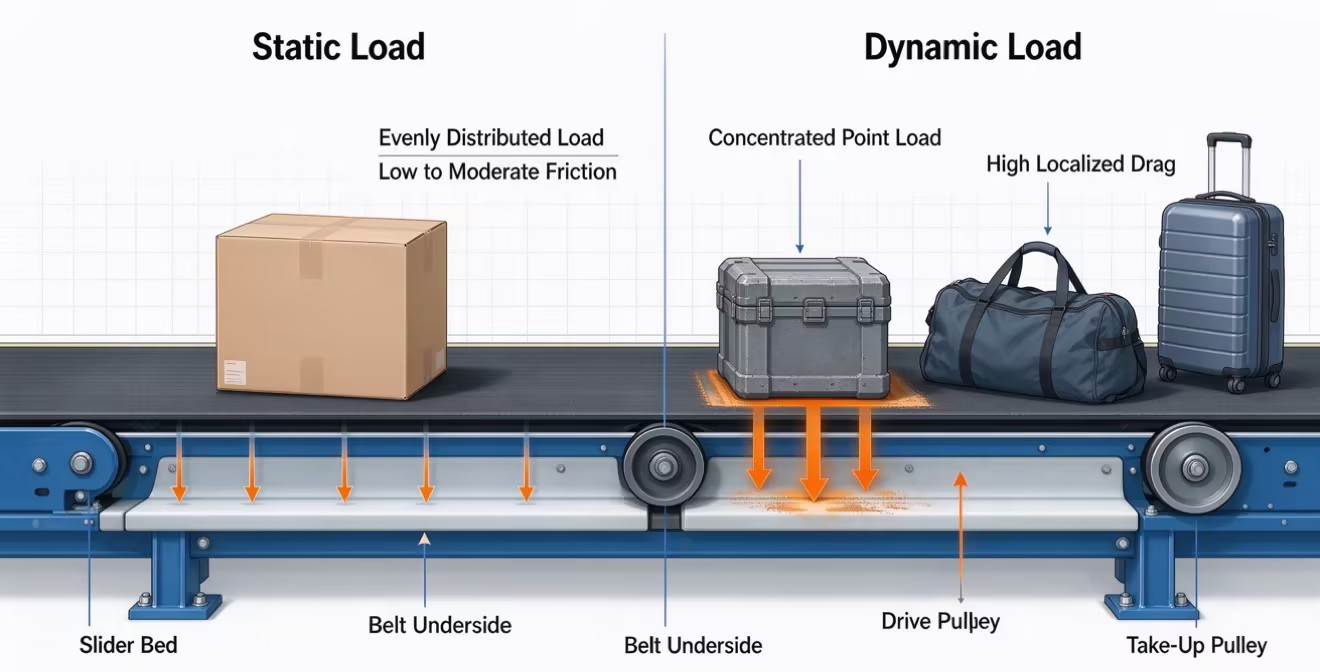

Tarama Ortamlarında Statik ve Dinamik Yükün Tanımlanması

Statik yük, bandın ve üzerindeki öğelerin dinlenme ağırlığını temsil ederken dinamik yük, başlatma, durdurma ve acil frenleme sırasındaki ek kuvvetleri içerir. Sık indekslemeli eleme sistemleri, yalnızca sürekli çalışmayı değil, tekrarlanan tork artışlarını da kaldırabilecek motorlara ve tahrik bileşenlerine ihtiyaç duyar. Doğru dinamik yük değerlendirmesi kayışın kaymasını, motorun aşırı yüklenmesini ve mekanik arızayı önler.

Karışık Bagaj ve Kolilerin Kemer Gerginliğine Etkisi

Farklı paket şekilleri ve ağırlık dağılımları, konveyör üzerinde farklı gerilim modelleri oluşturur. Düz, eşit şekilde dağıtılmış yükler düzgün bir şekilde hareket ederken, düzensiz veya yoğunlaştırılmış ağır parçalar sürtünmeyi, kayış aşınmasını ve yapısal gerilimi artırır. Konveyör sistemleri, istikrarlı hareketi ve uzun hizmet ömrünü korumak için değişken yük koşullarına dayanacak şekilde tasarlanmalıdır.

Konveyör yatağının yapısal sınırları, sistemin bu yükleri nasıl kaldıracağını belirler. Genel dökme malzeme elleçlemesinde genellikle gevşek malzemeleri tutmak için oluklu silindir bölümleri kullanılır. Güvenlik taraması neredeyse tamamen düz kayar yataklara dayanır. Düz yataklar net görüntüleme için gereken mutlak stabiliteyi sağlar ancak doğası gereği döner yataklara göre daha yüksek sürtünme üretirler. Tahrik sistemi, kayışı kaydırıcı yatağın sürekli sürüklenmesine karşı çekmelidir; bu, ağır nokta yükleriyle katlanarak kötüleşen bir faktördür.

Konveyör Yükünü Hesaplamak İçin Temel Faktörler

Öğe Boyutları, Hacimsel Ağırlık (DIM) ve Toplu Yoğunluk

Verim, ağırlık kapasitesinden daha fazlasına bağlıdır. Mühendisler parça boyutunu, bant genişliğini, parseller arasındaki boşluğu ve malzeme yoğunluğunu dikkate almalıdır. Uygun aralık, görüntüleme sisteminin öğeleri doğru bir şekilde ayırmasına olanak tanırken, DIM ve toplu yoğunluk hesaplamaları, konveyörün aşırı yükleme veya hat yedeklemelerine neden olmadan farklı yük türlerini kaldırabilmesini sağlar.

Bant Hızı ve Üretim Oranları

Bant hızı, konveyör kapasitesini doğrudan etkiler ancak tarayıcının görüntüleme kapasitesiyle eşleşmelidir. Kayış çok hızlı hareket ederse, yetersiz veri yakalama süresi nedeniyle görüntü kalitesi düşebilir. Bu nedenle konveyör hızı, X-ışını sensör sistemi tarafından sınırlanır ve tüm üretim hesaplamaları, tarayıcının onaylanan çalışma hızına göre tasarlanmalıdır.

Sürtünme Katsayıları ve Çalışma Açıları

Bant ile konveyör yatağı arasındaki sürtünme, çalışma için gereken motor yükünü belirler. Daha yüksek sürtünme, hareketli öğeler için mevcut gücü azaltırken, eğimli konveyörler yer çekiminin üstesinden gelmek için ek tork gerektirir. Doğru bant malzemesi seçimi ve yük hesaplamaları, stabil hareketin korunmasına ve değişen paket koşulları altında kaymanın önlenmesine yardımcı olur.

X-ray Tarayıcı Konveyörleri için Tahrik Sisteminin Tasarlanması

Motor Torku ve Hız Düşürücü Gereksinimleri

Dişli motor, tam yüklü bir konveyörü bant kayması veya aşırı yük olmadan başlatmak ve hareket ettirmek için yeterli tork sağlamalıdır. Helisel konik dişli kutuları gibi düşük boşluklu hız düşürücüler, düzgün bant hareketinin korunmasına yardımcı olur ve tarama sırasında görüntü bozulmasını önler. Tahrik sistemi aynı zamanda tarama hızını sabit tutmak ve görüntü kalitesini korumak için yukarı yöndeki konveyörlerden gelen ani yük değişikliklerini de karşılamalıdır.

Güç Tüketimi ve Termal Azaltma

Motor seçimi torkun dengelenmesini, enerji verimliliğini ve ısı üretimini gerektirir. Büyük boyutlu motorlar güç tüketimini ve soğutma taleplerini artırırken, küçük boyutlu motorlar sürekli yükler altında aşırı ısınabilir. Cebri hava soğutması, verimli motor muhafazaları ve Değişken Frekanslı Sürücüler (VFD"ler), sıcaklığın kontrol edilmesine ve güç kullanımının gerçek konveyör talebine göre ayarlanmasına yardımcı olur.

Konveyör Bant Malzemeleri ve Tasarım Ödünleri

Uzama ve Gerilim Alma

Konveyör bantları yük altında doğal olarak gerilir, bu nedenle dengeli çalışma için uygun gerginlik kontrolü şarttır. Bant uzaması, malzemeye ve uygulanan yüke bağlı olarak tipik olarak %0,1 ile %1 arasında değişir. Uygun bir gerilim alma sistemi, zaman içinde bu esnemeyi telafi ederek bandın kaymasını, takip sorunlarını ve beklenmeyen aksama sürelerini önler. PVC kayışlar uygun maliyetli performans sağlar, PU kayışlar daha düşük esneme ile daha yüksek mukavemet sunar ve ağır hizmet uygulamaları için kumaş çekirdekli kayışlar tercih edilir.

Yüzey Tutuş ve Paket Sıkışma Riskleri

Bant yüzeyi seçimi, çekiş ve düzgün bobin aktarımı arasında bir denge gerektirir. Yüksek tutuşlu yüzeyler ağır bagajların kaymasını önler ancak gevşek kayışların veya düzensiz öğelerin konveyör geçiş noktalarında sıkışmasına neden olabilir. Düşük sürtünmeli geçiş plakalarının kullanılması, güvenilir hareketi korurken sıkışma riskinin azaltılmasına yardımcı olur. Konveyör tasarımı hem güvenli taşımayı hem de bölümler arasında sorunsuz aktarımı sağlamalıdır.

Çözüm

Tarama altyapınızın mekanik arıza veya görüntü bozulması olmadan çalışmasını sağlamak için aşağıdaki uygulanabilir adımları izleyin:

1. Özellikle tesisinizin kullandığı en ağır nokta yüklerine ve en düzensiz parsel boyutlarına odaklanarak mevcut en yüksek verim verilerinizi denetleyin.

2. Özel kuyruğunuz ve tarayıcı yapılandırmanız için dinamik tork gereksinimlerini haritalandırarak 3 boyutlu bir yük simülasyonu çalıştırmak için bir sistem mühendisine danışın.

3. Herhangi bir ekipman tedarikine başlamadan önce temel hacimsel ve ücretlendirilebilir ağırlık gereksinimlerini belirlemek için kapsamlı bir navlun hesaplayıcısından yararlanın.

4. Beklenmeyen sıkışmalara ve dalgalanmalara karşı koruma sağlamak için satıcı gereksinimlerinizde Değişken Frekanslı Sürücüleri (VFD"ler) ve tork sınırlayıcı kaplinleri belirtin.

5. Doğal uzamayı önlemek için bant takibi ve kuyruk kasnağı gerginlik ayarlarına odaklanan sıkı bir haftalık bakım programı uygulayın.

SSS

S: Bagaj tarayıcı konveyörünün maksimum yük kapasitesini nasıl hesaplarsınız?

A: Maksimum yük kapasitesi, bant hızı, motor torku, bant ile kayar yatak arasındaki sürtünme katsayısı ve kolilerin yığın yoğunluğu değerlendirilerek hesaplanır. Düz kayar yatağın yapısal akma sınırını ve dişli motorun ölü durdurmadan ürettiği maksimum kopma torkunu hesaba katmalısınız.

S: Statik ve dinamik konveyör yükü arasındaki fark nedir?

C: Statik yük, nesnelerin ve bandın sabit durumdaki dinlenme ağırlığıdır. Dinamik yük, hızlanma, frenleme ve sürtünmeye karşı sürekli hareket sırasında uygulanan çarpılan kuvvetleri içerir. Dur-kalk kuyruğu konveyörlerinde dinamik yük, gerekli motor boyutunu belirler.

S: X-Ray Bagaj Tarayıcısı konveyör hızı gereksinimlerini nasıl etkiler?

C: Bant hızı, dahili görüntüleme sensörünün entegrasyon süresine mükemmel şekilde uymalıdır. Kayış, tarayıcının sabit kalibrasyonundan daha hızlı veya daha yavaş hareket ederse, elde edilen X-ışını görüntüleri bozulacak, gerilecek veya sıkıştırılacaktır. Bu durum güvenlik denetimini tamamen geçersiz kılmaktadır.

S: Bant uzaması konveyör yükü hesaplamalarında neden önemli bir faktördür?

C: Ağır karışık koliler zamanla bant kumaşını fiziksel olarak gerer. Mühendisler bu esnemeyi hesaplar ve genellikle toplam bant uzunluğunun %1"ini karşılayan gerilim alma mekanizmaları tasarlar. Bu, tahrik kasnağının doğru şekilde kavranmasını sağlar ve kayma olmadan doğru takip sağlar.

S: Karışık bagaj ve paketler motor boyutlarını nasıl etkiler?

C: Motorlar ortalama koli ağırlığına göre boyutlandırılamaz. Bunların mutlak en kötü senaryoya göre boyutlandırılması gerekir: tam bir duraktan başlayarak maksimum ağırlıklı nokta yüklerine tamamen doyurulmuş bir bant. Motor, durmadan veya aşırı ısınmadan büyük statik sürtünmenin üstesinden gelmelidir.

S: Hacimsel ağırlık (DIM) ve ücretli ağırlık hesaplayıcıları konveyör tasarımında yardımcı olabilir mi?

C: Evet. DIM hesaplayıcıları, mühendislerin bant üzerindeki öğelerin mekansal kullanımını ve toplu yoğunluğunu tahmin etmelerine yardımcı olur. Bu, fiziksel konveyör sisteminin, mekanik sınırları doğrudan ticari navlun ölçümleriyle uyumlu hale getirerek, öğelerin gerçek yığınını ve hacmini işlemesini sağlar.
