X-Ray Bagaj Tarayıcı Tünel Boyutu: Alıcılar için Bir Ölçüm Çalışma Sayfası

Güvenlik ekipmanlarının temini sırasında fiziksel boyutların yanlış hesaplanması, anında operasyonel arızalara neden olur. Tesise bir makine gelir. Kurulum ekipleri ekipmanın kasasını açar. Lobi kapılarından sığamayacağını hemen anladılar. Bu senaryo ticari tesislerde ve devlet tesislerinde sıklıkla yaşanıyor. Tesis yöneticileri genellikle değerlendirme aşamasında yazılım algoritmalarına öncelik verir. Ağırlıklı olarak jeneratör gücüne ve yapay zeka yeteneklerine odaklanıyorlar. Fiziksel boyutları sonradan ikinci planda tutuyorlar. Ancak makinenin fiziksel olarak açılması her şeyi belirler. Nesne kapasitesini sınırlar. Harici makinenin kapladığı alanı tanımlar. Temel veriminizi belirler. Küçük boyutlu bir birim, güvenlik personelini manuel çanta aramaya zorluyor. Bu, kontrol noktasında ciddi üretim darboğazları yaratır. Büyük boyutlu bir ünite değerli zemin alanını boşa harcar ve şebeke kaynaklarını tüketir. Bu kılavuz, güvenlik yöneticileri için pratik bir ölçüm çalışma sayfası sağlar. Satıcılarla iletişime geçmeden veya teklif talebinde bulunmadan önce boyut gereksinimlerinin tam olarak nasıl tanımlanacağını öğreneceksiniz.

• Boyutu Tehdit Profiliyle Eşleştirin: İdeal tünel boyutu, maliyet ve verimliliği dengelemek için mutlak maksimum değil, beklenen nesnelerin 95"inci yüzdelik dilimine göre belirlenir.

• Tesis Kısıtlamaları Makine Özelliklerinin Yerini Alır: Bir tarayıcının harici kapladığı alan ve onu kurma yolu genellikle daha büyük tünel boyutlarını değerlendirme dışı bırakır.

• Yönlendirme Önemlidir: Boyutlar genellikle Genişlik x Yükseklik olarak listelenir (örn. 50x30 cm). Yatay olarak oturan bir çanta dikey olarak sığmayabileceğinden bu yönelimi anlamak kritik öneme sahiptir.

• Jeneratörün Dengesi: Daha büyük tünel boyutları, penetrasyonu ve görüntü çözünürlüğünü korumak için doğası gereği daha güçlü X-ışını jeneratörleri (daha yüksek kV) gerektirir.

• Standardizasyon, Tedarikleri Basitleştirir: Gereksinimlerin endüstri standardı boyutlarla uyumlu hale getirilmesi, rekabetçi satıcı teklifleri, daha kolay bakım ve resmi Nitelik Gereksinimlerine (QR"ler) uyumluluk sağlar.

Tünel Boyutu Neden X-ray Bagaj Tarayıcıları İçin Temel Faktördür?

Tünel Boyutu Operasyonel Verimliliği Belirler

Tünelin açılması, kontrol noktası hızını ve iş akışı istikrarını doğrudan etkiler. Torbalar tarayıcı için çok büyükse, operatörlerin konveyörü durdurması ve manuel incelemeler yapması gerekir; bu da verimi azaltır ve yolcuların gecikmesine neden olur. Doğru tünel boyutlandırması bagajın sürekli hareket etmesini sağlar ve tutarlı tarama verimliliğini korur.

Tünel Boyutu Görüntü Kalitesini Etkiler

Tünelin boyutları, X-ışını jeneratörü ile dedektör sistemi arasındaki ilişkiyi etkiler. Daha büyük açıklıklar, görüntü kalitesini korumak için daha büyük penetrasyon mesafesi ve daha güçlü sistem kalibrasyonu gerektirir. Jeneratör gücü ve dedektör performansı tünel boyutuna uygun değilse görüntü kontrastı ve nesne tanımlaması azalabilir.

Doğru tünel boyutunun seçilmesi, tarayıcının amaçlanan uygulama için net görüntüler sunmasını sağlar. Küçük parça tarama sistemi büyük boyutlu bir tünel gerektirmezken, büyük bagaj uygulamaları güvenilir denetimi sürdürmek için yeterli güce ve dedektör kapasitesine ihtiyaç duyar.

Tünel Seçimi Mevzuat Gereksinimlerini Karşılamalı

Güvenlik uygulamaları genellikle zorunlu ekipman gereksinimlerine sahiptir. Havalimanları, devlet tesisleri ve kritik altyapı tesislerinin, kabul edilebilir tarayıcı performansını ve boyutlarını tanımlayan özel tarama standartlarına uyması gerekebilir.

Tesis sınırlamaları bu gereklilikleri geçersiz kılamaz. Gerekli tünel boyutu mevcut alanı aşarsa, bina yerleşimi, elektrik kaynağı veya kurulum alanının dağıtımdan önce değiştirilmesi gerekebilir. Doğru tünel seçimi hem operasyonel verimliliği hem de mevzuat uyumluluğunu sağlar.

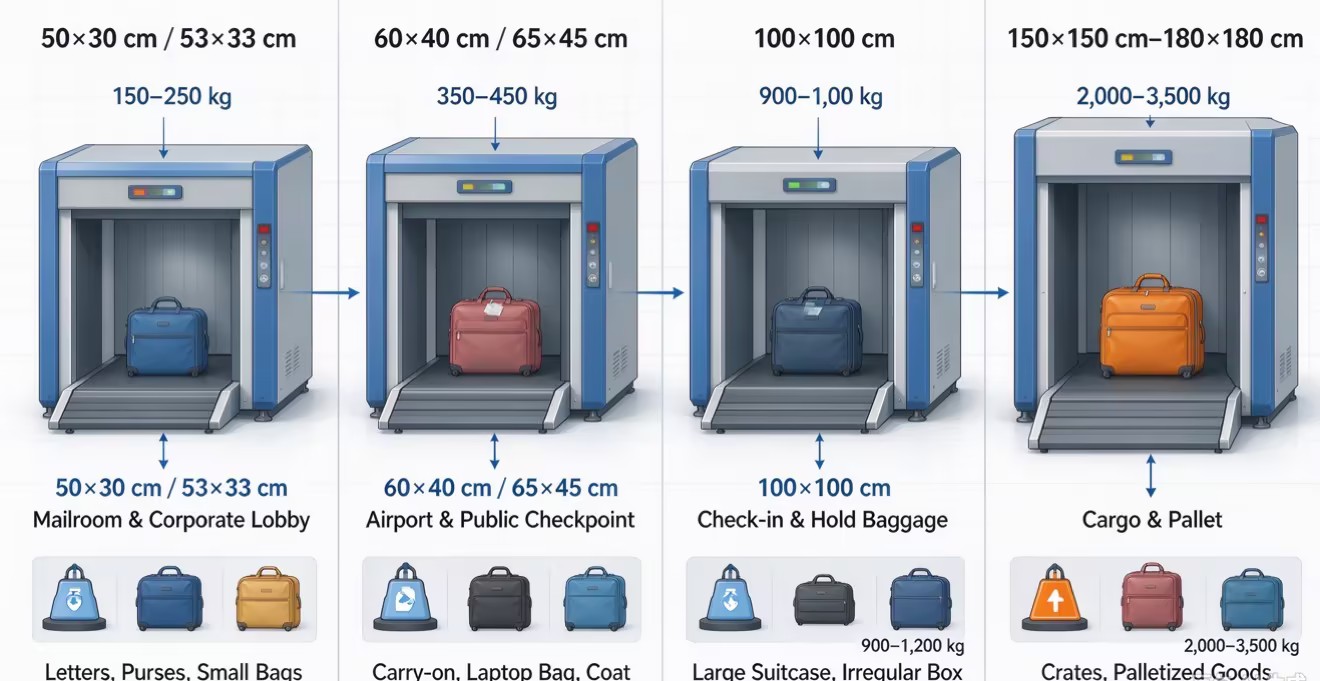

Ortak Standart Tünel Boyutları ve Kullanım Durumları

Standart tünel boyutları ekipman seçimini, bakımını ve değiştirilmesini kolaylaştırır. Ortak bir boyut seçmek, satın alma maliyetlerinin azaltılmasına yardımcı olur ve yedek parçalara daha kolay erişim sağlar. Özel tünel boyutları mevcuttur ancak genellikle daha yüksek yatırım ve daha uzun üretim süreleri gerektirir.

Küçük Paket ve Posta Odası Tarayıcıları

50 × 30 cm açıklıklara sahip kompakt tarayıcılar, sınırlı alanlı ortamlar için tasarlanmıştır. Basit kurulum ve düşük güç gereksinimleri sunarken belgeleri, küçük çantaları ve kurye paketlerini yönetiyorlar.

Standart Kontrol Noktası Tarayıcıları

60×40 cm ve 65×45 cm kategorileri güvenlik kontrol noktalarında yaygın olarak kullanılmaktadır. Ortak yolcu bagajını ve kişisel eşyaları destekleyerek makine boyutu ile tarama kapasitesi arasında pratik bir denge sağlarlar.

Büyük Bagaj Tarayıcıları

100×100 cm sistemler büyük bagajlar ve düzensiz eşyalar için tasarlanmıştır. Daha yüksek yükleri desteklemek için daha güçlü zeminlere, daha geniş kurulum alanlarına ve daha ağır hizmet tipi konveyör sistemlerine ihtiyaç duyarlar.

Kargo ve Navlun Tarayıcıları

150×150 cm ve üzeri büyük tünel sistemleri endüstriyel uygulamalara yönelik olarak inşa edilmektedir. Sürekli çalışma için güçlendirilmiş yapılar ve yüksek kapasiteli makaralı konveyörler kullanarak paletleri ve ağır yükleri taşıyorlar.

Ölçüm Kontrol Listesi: Tam Boyut İhtiyaçlarınızı Belirleyin

Adım 1: Maksimum Nesne Profili Oluşturma (Genişlik × Yükseklik)

Günlük olarak işlenen öğelerin gerçek boyutunu belirleyin ve bunları tarayıcı açılış boyutlarıyla eşleştirin. Sık karşılaşılan büyük boyutlu öğeleri ölçün ve sıkışmaları ve sensör arızalarını önlemek için nesnelerin etrafında yeterli mesafe bırakın. Nadir öğeler için makineyi aşırı büyütmekten kaçının; Trafiğin çoğunluğuna yönelik tasarım yapın ve ara sıra büyük boyutlu öğeleri manuel inceleme yoluyla işleyin.

Adım 2: Tesisin Kaplama Alanı ve Kurulum Yolları

Tarayıcının kapladığı alan tünel boyutundan daha fazlasını içerir. Koruma, jeneratörler, bakım erişimi, döner tablalar ve operatör hareketi için alan planlayın. Ekipmanın maliyetli değişiklikler olmadan nihai konuma ulaşabilmesini sağlamak için kurulumdan önce kapı genişliklerini, asansör kapasitesini ve nakliye yollarını doğrulayın.

Adım 3: Konveyör Bant Yük Kapasitesi, Hızı ve Yüksekliği

Tarayıcı performansı, bant kuvveti, hız ve ergonominin operasyonel ihtiyaçlarla eşleştirilmesine bağlıdır. Konveyör beklenen bagaj yüklerini motor aşırı yükü olmadan taşımalı, görüntü işleme ise seçilen bant hızını desteklemelidir. Uygun bant yüksekliği operatörün konforunu artırır ve verimli yükleme performansını korur.

Tünel Boyutu ile Toplam Maliyet ve Performansı Dengeleyin

Fiziksel gereksinimlerinizin ölçeğini artırmak, donanım değişikliklerinin zincirleme reaksiyonunu tetikler. Boyutlar büyüdükçe ön donanım maliyetleri katlanarak artar. Daha fazla çelik çerçeve için para ödüyorsunuz. Daha fazla kurşun koruma için para ödüyorsunuz. Genişletilmiş iç hacmi kapsamak için daha büyük dedektör dizileri için ödeme yapıyorsunuz. Açıklığa eklenen her santimetre, dış muhafazada karşılık gelen bir artış gerektirir.

Jeneratör güç gereksinimleri daha büyük makinelerle birlikte önemli ölçüde değişmektedir. Daha büyük bir röntgen bagajı tarayıcı tüneli boyutu, X-ışınlarının kat etmesi gereken mesafeyi artırır. Standart bir 140kV jeneratör, 60 cm x 40 cm'lik bir ünite için mükemmel çalışır. 100 cm x 100 cm'lik bir üniteye yükseltme yaparsanız jeneratörü yükseltmeniz gerekir. Yeterli çelik nüfuzunu sağlamak için 160kV veya 180kV'luk bir jeneratöre ihtiyacınız olacaktır. Jeneratörün yükseltilmemesi, karanlık, okunamayan görüntülere neden olur.

Yazılım ve tehdit algılama uyumluluğu da makine boyutuna göre değişir. Daha yüksek kV jeneratörlü daha büyük makineler farklı görüntü yoğunlukları üretir. Yapay zeka yazılımı, tehditleri tespit etmek için belirli piksel değerlerine dayanır. Görüntü işleme araçlarının, tam olarak bu donanım yapılandırması için özel olarak kalibre edilmesi gerekir. Yazılımı küçük bir makineden büyük bir makineye kolayca taşıyamazsınız. Algoritmalar, dedektör dizilerinin spesifik geometrisine uyacak şekilde ayarlama yapılmasını gerektirir.

Güç tüketimi ve HVAC yükleri önemli ölçüde artar. Daha büyük jeneratörler büyük miktarda elektrik çeker. Özel elektrik devrelerine ihtiyaç duyarlar. Sürekli çalışma sırasında önemli miktarda ısı yayarlar. Tesisinizin bu artan termal yükü karşılaması gerekir. Kontrol noktanızı yükseltmek, doğrudan makinenin üzerine özel soğutma deliklerinin kurulmasını gerektirebilir. Ortam sıcaklığı çok yükselirse jeneratör kalıcı hasarı önlemek için termal kapatma işlemini tetikleyecektir.

Çözüm

Doğru fiziksel boyutların seçilmesi hassas ölçüm ve operasyonel farkındalık gerektirir. Yazılım özelliklerini veya jeneratör özelliklerini değerlendirmeden önce fiziksel kısıtlamalarınıza kilitlenmelisiniz. Başarılı bir satın alma süreci sağlamak için aşağıdaki önlemleri hemen alın:

1. Her gün kontrol noktanızdan geçen en büyük eşyaların tam genişliğini ve yüksekliğini denetleyin ve kaydedin.

2. Kurulum yolunuz boyunca her kapı, koridor ve asansörün genişliğini, yüksekliğini ve dönüş yarıçapını ölçün.

3. Motorun yanmasını önlemek için beklenen en ağır kargoya göre gerekli konveyör yük kapasitesini hesaplayın.

4. Makine boyutunun aşırı belirtilmesini ve taban alanının israfını önlemek için kabul edilebilir manuel arama oranınızı tanımlayın.

SSS

S: Havaalanı kontrol noktaları için standart X-ray bagaj tarayıcı tüneli boyutu nedir?

C: Havaalanı güvenlik kontrol noktalarının standart boyutları 60 cm x 40 cm ile 65 cm x 45 cm arasında değişmektedir. Bu boyutlar, yüksek üretim oranlarını korurken standart el bagajına, dizüstü bilgisayar çantalarına ve ağır kışlık paltolara mükemmel şekilde uyum sağlar.

S: Tünel boyutunun yönü önemli mi?

C: Evet. Boyutlar genellikle Genişlik ve Yükseklik olarak listelenir. 50 cm"ye 30 cm"lik bir açıklık, dikey açıklığın tam olarak 30 cm olduğu anlamına gelir. Sert bir öğenin bu belirli yükseklik sınırlamasına uyması gerekir. Yükseklik öğeyi engelliyorsa toplam hacim önemli değildir.

S: Daha büyük tünel boyutu daha iyi görüntü kalitesi anlamına mı geliyor?

C: Hayır. Daha büyük tüneller aslında nüfuzu ve çözünürlüğü korumak için daha güçlü jeneratörler gerektirir. X-ışınlarının daha uzağa gitmesi gerekir. Daha yüksek bir kV üreteci olmazsa görüntü kalitesi düşecek ve sonuçta karanlık ve grenli taramalar ortaya çıkacaktır.

S: X-ışını tarayıcısında bir nesnenin etrafında ne kadar açıklık olması gerekir?

C: Nesnenin her tarafında en az 2 ila 3 cm açıklığa ihtiyacınız vardır. Bu, ürünün ağır kurşun perdelere takılmasını önler ve torbaların dahili izleme sensörlerini bloke etmesini önleyerek bant sıkışmalarını önler.

S: X-ray bagaj tarayıcısı bir kapıya sığacak şekilde sökülebilir mi?

C: Sökülmesi kesinlikle önerilmez. Çoğu zaman üreticinin garantilerini geçersiz kılar ve kurşun koruma bütünlüğüne zarar verme riski taşır. Ayrıca yeniden montaj sonrasında pahalı fabrika kalibrasyonu gerektirir. Bunu önlemek için daima kurulum yollarınızı önceden ölçün.

S: Tünel boyutu ile dış boyutlar arasındaki fark nedir?

C: Tünel boyutu sadece torbalar için boş açıklıktır. Dış boyutlar jeneratör muhafazasını, dedektör dizilerini ve ağır kurşun korumayı içerir. Dış ayak izi açıklığın kendisinden önemli ölçüde daha büyüktür.
