Yeni Bir Kontrol Noktası için X-Ray Tarayıcı Gücü ve UPS Gereksinimleri

Güvenlik kontrol noktası işlemleri mutlak güvenilirlik gerektirir. Güç anormallikleri veya ani elektrik kesintileri, anında operasyonel darboğazlara yol açar. Tarama ekipmanı arızalandığında güvenlik hatları durur, tehdit tespiti tehlikeye girer ve yüksek maliyetli görüntüleme donanımı potansiyel hasarla karşı karşıya kalır. Tesis yöneticileri ve güvenlik direktörleri, mevcut elektrik altyapılarını denetlemeden önce sıklıkla tarayıcı satın alımını tamamlarlar. Bu yanlış hizalama, dağıtımların gecikmesine, maliyetli elektrik yenilemelerine ve uygunsuz güç kaynağı nedeniyle garantilerin geçersiz olmasına neden olur.

Proaktif bir elektrik stratejisi uygulamak bu arızaları önler. Özel devrelerin, güç koşullandırmanın ve Kesintisiz Güç Kaynağı (UPS) sistemlerinin değerlendirilmesi, herhangi bir yeni kontrol noktası dağıtımı için kritik bir yolu temsil eder. Doğru elektrik planlaması sürekli çalışmayı sağlar, hassas görüntüleme sensörlerini korur ve tesis güç geçişleri sırasında yüksek verimli taramayı sürdürür. Kurulum başlamadan önce tesisinizin elektrik kapasitesini modern tarama teknolojisinin özel taleplerine uygun hale getirmelisiniz.

• Özel Altyapı Pazarlık Edilemez: X-ışını tarayıcıları, elektriksel gürültünün görüntü kalitesini bozmasını veya yanlış teşhisleri tetiklemesini önlemek için yalıtılmış topraklamalara sahip özel devrelere ihtiyaç duyar.

• Ani Akım Devre Boyutunu Belirler: Devre kesiciler ve UPS sistemleri, yalnızca kararlı durum çalışma çekişini değil, X-ışını jeneratörünün ilk güç dalgalanmasını (ani akım) karşılayabilecek şekilde boyutlandırılmalıdır.

• Online Çift Dönüşümlü UPS Standarttır: Hat etkileşimli UPS modelleri hassas güvenlik ekipmanları için yetersiz kalır; Sıfır aktarım süreli pil yedeklemesi ve aktif güç koşullandırması sağlamak için çevrimiçi çift dönüşüm modelleri gereklidir.

• Değişken Yükler ve Termal Etki Tesis Planlaması: X-ışını tarayıcısının güç tüketimi doğrudan ısı üretimine dönüşür ve hem en yüksek verimi hem de otomatik algılamalı bekleme modlarını hesaba katan entegre HVAC planlamasını gerektirir.

Temel X-Ray Tarayıcı Güç Gereksinimlerini Anlamak

Temel elektrik spesifikasyonlarının oluşturulması, kesicileri tetiklemeden veya bileşen ömrünü kısaltmadan tarama ekipmanının çalışır durumda kalmasını sağlar. Seçtiğiniz ekipmanın tam güç taleplerini tesisinizin mevcut elektrik panelleriyle eşleştirmelisiniz. Bu spesifikasyonlara uyulmaması, dengesiz görüntülemeye, sistemin sık sık yeniden başlatılmasına ve X-ışını jeneratörü tüplerinin zamanından önce arızalanmasına neden olur.

Standart Gerilim ve Faz Özellikleri

Çoğu standart bagaj tarayıcısı 110V/120V veya 220V/240V tek fazlı güç kullanır ve genellikle mevcut bina elektrik sistemlerine bağlanabilir. Yüksek kapasiteli BT tarayıcıları, büyük elektriksel iyileştirmeler gerektirebilecek üç fazlı güce ihtiyaç duyar. Hassas görüntüleme sistemlerini elektriksel gürültüden korumak için izole topraklama ve uygun güç kalitesi yönetimi çok önemlidir.

Güç Tüketimi ve Çalışma Çekimi

Standart tarayıcılar için kararlı durum güç tüketimi 0,5 kVA ile 3,0+ kVA arasında değişir. Bu çekiş büyük ölçüde tünel boyutuna, konveyör motorunun gücüne ve X-ışını jeneratörünün gücüne bağlıdır. değerlendirmek, Röntgen tarayıcısının güç gereksinimlerini makinenin spesifik operasyonel yeteneklerine ve çalışacağı fiziksel ortama yakından bakmayı gerektirir.

Penetrasyon yetenekleri doğrudan güç talepleriyle ilişkilidir. 34 mm çelik nüfuzunu elde etmek için tasarlanmış bir makine, temel bir posta odası tarayıcısından çok daha fazla sürekli akım çeken yüksek kV"lik bir jeneratör gerektirir. Yüksek çözünürlüklü görüntüleme dizileri ayrıca dedektör diyotlarından görüntü işleme bilgisayarlarına gelen yoğun veri akışlarını işlemek için kararlı, sürekli güce ihtiyaç duyar.

Modern otomatik algılama özellikleri değişken güç tüketimi sağlar. Makine, bagajın varlığına bağlı olarak aktif tarama ve bekleme modları arasında otomatik olarak geçiş yapar. Taşıma bandı durduğunda ve X-ışını ışını kapandığında enerji tüketimi düşer. Bu değişken yük, ortalama günlük enerji hesaplamalarınızı etkiler ancak elektrik panellerinizin maksimum kapasite gereksinimlerini azaltmaz.

Ani Akımın Devre Tasarımına Etkisi

Ani akım, tarayıcı başlatıldığında meydana gelen ve genellikle normal çalışma akımının birkaç katına ulaşan kısa güç dalgalanmasıdır. Rahatsız edici kesici açmalarını ve başlatma arızalarını önlemek için devre tasarımı bu en yüksek talebi dikkate almalıdır. Doğru kesici seçimi, uygun kablo boyutu ve devreye alma testleri, tarayıcının güvenilir çalışmasını sağlar.

Tesis Elektrik Altyapısı: Kontrol Noktasının Hazırlanması

Fiziksel tesis, modern tarama teknolojisinin elektrik taleplerini destekleyecek şekilde uyum sağlamalıdır. Denetim noktası ortamları, güvenli, sürekli ve uyumlu operasyonlar sağlamak için belirli altyapı değişiklikleri gerektirir. Mevcut bir lobinin veya salonun yenilenmesi, elektrik yüklenicileri, HVAC teknisyenleri ve güvenlik entegratörleri arasında hassas bir koordinasyon gerektirir.

Özel Devreler ve Paylaşılan Hatlar

X-ışını tarayıcıları, voltaj dalgalanmalarını, elektriksel gürültüyü ve diğer ekipmanların neden olduğu sistem arızalarını önlemek için özel elektrik devreleri kullanmalıdır. Uygun topraklamaya sahip bağımsız kablolama, görüntü stabilitesini artırır, hassas elektronikleri korur ve üreticinin garanti gereksinimlerinin korunmasına yardımcı olur.

HVAC ve Termal Dağıtım Planlaması

Tarayıcı güç tüketimi, kontrol noktası alanı içinde ısıya dönüşür ve uygun HVAC planlaması gerektirir. Soğutma sistemleri yalnızca bekleme koşullarını değil, en yüksek çalışma yüklerini de karşılamalıdır. İyi havalandırma ve ısının uzaklaştırılması, bilgisayar arızalarını, jeneratörün aşırı ısınmasını ve ekipman ömrünün kısalmasını önler.

Kablo Yönetimi ve Priz Yerleşimi

Kalıcı tarayıcı kurulumları için güvenli kablo yönlendirmesi çok önemlidir. Zemin kutuları, havai elektrik hatları veya güvenli kablo kanalı sistemleri takılma tehlikelerini ve bağlantının kazara kesilmesini önler. Prizin doğru yerleştirilmesi ve koruyucu bağlantılar, işyeri güvenlik standartlarını korurken güvenilir çalışmayı sağlar.

X-Ray Güvenlik Tarayıcıları için UPS Çözümlerinin Değerlendirilmesi

En güvenilir güç yedekleme metodolojisinin belirlenmesi, sürekli güvenlik operasyonları için kritik öneme sahiptir. Ham şebeke gücü, hassas görüntüleme ekipmanı için nadiren yeterince temizdir. Şebeke dalgalanmaları sırasında donanımı korumak ve tarama verimini sürdürmek için güçlü güç koşullandırma ve yedekleme stratejileri uygulamanız gerekir.

Standart Aşırı Gerilim Koruyucular Neden Yetersiz?

Standart aşırı gerilim koruyucuları yalnızca kısa voltaj yükselmelerini engeller ve güç kesintileri, kesintiler veya dengesiz frekans koşullarıyla başa çıkamaz. X-ışını tarayıcıları, görüntü sistemlerini, işletim yazılımını ve hassas jeneratör bileşenlerini hasardan korumak için sürekli, temiz güce ihtiyaç duyar.

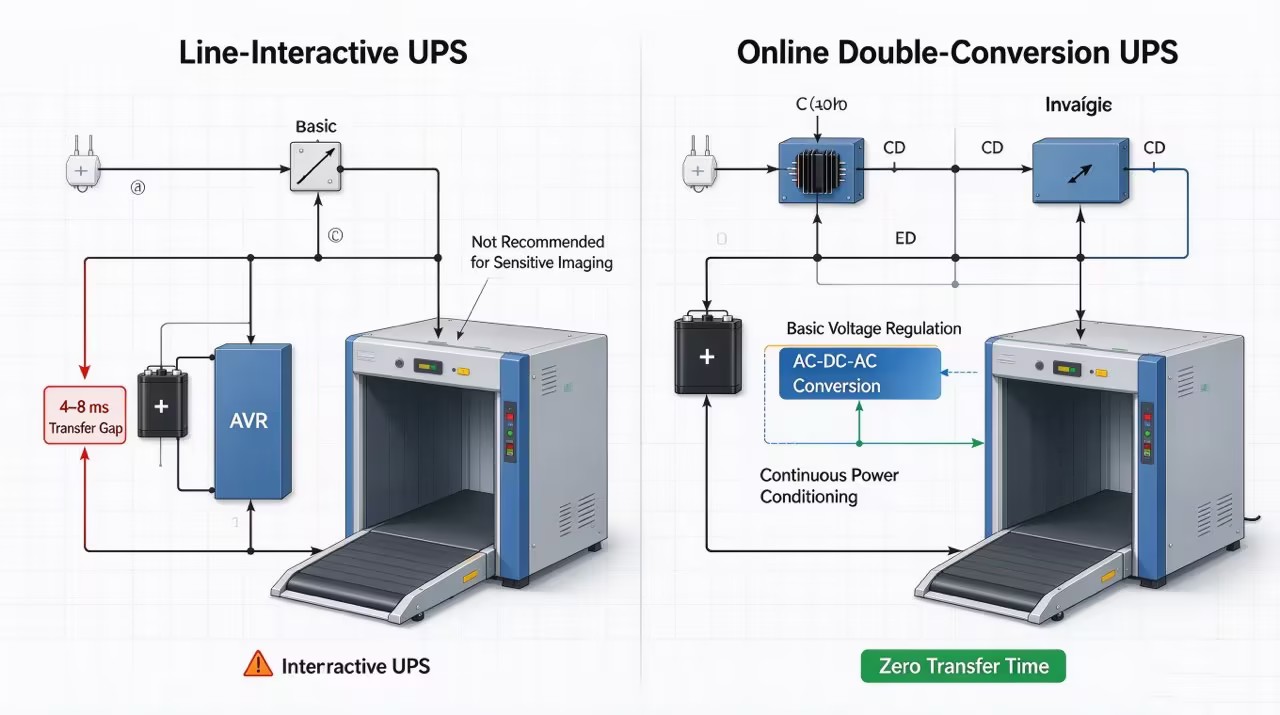

Çevrimiçi Çift Dönüşüm ve Hat Etkileşimli UPS

Hat etkileşimli UPS sistemleri temel yedekleme sağlar ancak hassas tarayıcı elektroniklerini etkileyen kısa aktarım gecikmelerine sahip olabilir. Çevrimiçi çift çevrimli UPS sistemleri sürekli olarak temiz güç üreterek sıfır aktarım süresi sağlar ve voltaj dalgalanmalarına, gürültüye ve harmonik bozulmaya karşı daha iyi koruma sağlar.

UPS"in Boyutlandırılması: Yük Kapasitesi ve Çalışma Süresi Hesaplamaları

UPS"in boyutlandırılması, belirli tarayıcı modeline göre hassas hesaplamalar gerektirir. UPS kVA değerini tarayıcının kararlı durum çekişiyle kolayca eşleştiremezsiniz. Ani akımı ve UPS akülerinin 3 ila 5 yıllık ömrü boyunca kaçınılmaz bozulmasını hesaba katmalısınız.

Şu formülü kullanın: Toplam tarayıcı kVA"sı + %30 ek yük. Bu yük, başlatma sırasında ani akımı karşılar ve UPS invertörünün aşırı ısı üreterek ünitenin ömrünü kısaltan %100 kapasiteye itilmemesini sağlar. Tarayıcınız 2,0 kVA çekiyorsa minimum 2,6 kVA UPS"e ihtiyacınız vardır, yani 3,0 kVA ünite satın almalısınız.

Çalışma zamanı gereksinimleri, pil bankasının fiziksel boyutunu belirler. Bir UPS"in "güvenli kapatma" için boyutlandırılması genellikle 10 ila 15 dakikalık çalışma süresi gerektirir. Bu, operatörlerin işletim sistemini bozmadan tüneli temizlemesine, yolcuların eşyalarını almasına ve yazılımı zarif bir şekilde kapatmasına olanak tanır.

1. Üreticinin teknik özellikler sayfasından X-ışını tarayıcısının maksimum kVA çekişini belirleyin.

2. Ani akım ve akü yaşlanması için gereken %30 ek yükü eklemek üzere maksimum kVA"yı 1,3 ile çarpın.

3. Operasyonel hedefi tanımlayın: Güvenli kapatma (15 dakika) veya sürekli çalışma (jeneratöre köprüleme).

4. Çalışma süresi gereksinimleriniz dahili akülerin kapasitesini aşıyorsa, harici akü kabinlerine izin veren bir UPS modeli seçin.

Çözüm

Başarılı kontrol noktası dağıtımı, elektrik altyapısının ve UPS boyutunun çevresel aksesuarlar olarak değil, temel unsurlar olarak ele alınmasını gerektirir. Güç özelliklerinin göz ardı edilmesi, doğrudan donanım arızasına, risk altındaki tehdit tespitine ve operasyonel kesintiye neden olur. Modern güvenlik ortamları için gereken yüksek çözünürlüklü görüntülemeyi garanti etmek için temiz, özel gücü güvence altına almanız gerekir.

Karar vericiler, kesinlikle çift dönüşüm topolojisine dayanan UPS sistemlerini kısa listeye almalıdır. Seçilen birimlerin yeterli ani kapasite sağladığından ve mevcut tesis jeneratörleriyle sorunsuz bir şekilde entegre olduğundan emin olun. Donanım yatırımının korunması, tarayıcının sahaya tesliminden çok önce elektrik panosunda başlar.

1. Mevcut panel kapasitesinin ve kablo kanalı yollarının haritasını çıkarmak için lisanslı bir elektrik yüklenicisi ile resmi bir saha güç denetimi başlatın.

2. Doğrudan X-ışını tarayıcı üreticisinden, en yüksek ani spesifikasyonlar ve bekleme modu değişimleri de dahil olmak üzere ayrıntılı güç çekiş profillerini talep edin.

3. Elektromanyetik girişimi ortadan kaldırmak için planlanan her tarayıcı konumu için izole topraklı (NEMA IG yuvaları) özel dal devreleri kurun.

4. Önerilen ekipmanın toplam BTU çıkışını hesaplayın ve kontrol noktası HVAC sisteminin en yüksek termal yükü kaldırabildiğini doğrulayın.

5. Ani akımları ve köprü jeneratörü aktarım sürelerini idare etmek için %30 kapasiteye sahip boyutlara sahip çevrimiçi çift dönüşümlü UPS sistemleri satın alın.

SSS

S: Bagaj X-ray tarayıcısının ortalama güç tüketimi nedir?

C: Güç tüketimi genellikle 0,5 kVA ile 3,0 kVA arasında değişir. Bu büyük ölçüde tünel boyutuna, X-ışını jeneratörünün gücüne ve teknoloji türüne bağlıdır. Standart 2D tek görünümlü posta odası tarayıcıları 0,5 kVA"ya yaklaşırken, yüksek verimli 3D CT bagaj tarayıcıları, dönen köprüleri ve gelişmiş sensör dizilerini çalıştırmak için önemli ölçüde daha fazla güce ihtiyaç duyar.

S: Otomatik algılama özellikleri X-ray tarayıcının güç kullanımını nasıl etkiler?

C: Nesne sensörleriyle donatılmış makineler, konveyörde bagaj olmadığında otomatik olarak bekleme moduna girer. Bu, X-ışını jeneratörünü kapatır ve kayış motorunu durdurur. Bu özellik, sürekli güç tüketimini önemli ölçüde azaltır ve trafiğin düşük olduğu dönemlerde kontrol noktası alanına atılan termal çıkışı (BTU"lar) azaltır.

S: Bir X-ışını tarayıcısını standart, paylaşılan bir duvar prizine takabilir miyim?

C: Hayır. X-ışını tarayıcıları özel devre devrelerine ihtiyaç duyar. Bunları ortak prizlere takmak, hassas görüntüleme bilgisayarlarını aynı devredeki diğer cihazların neden olduğu voltaj düşüşlerine maruz bırakır. Paylaşılan hatlar aynı zamanda görüntü kalitesini düşüren ve çoğu zaman üreticinin garantisini geçersiz kılan elektromanyetik parazite de neden olur.

S: Güvenlik tarayıcıları için çevrimiçi çift çevrimli UPS neden gereklidir?

C: Çevrimiçi çift çevrimli UPS sistemleri, elektrik kesintisi sırasında sıfır aktarım süresi sağlar. Sürekli olarak AC"yi DC"ye ve tekrar AC"ye dönüştürerek mükemmel temiz güç sağlarlar. Daha ucuz hat etkileşimli modellerde, tarayıcının dahili bilgisayarlarının çökmesine ve yeniden başlatılmasına neden olacak kadar uzun olan 4-8 milisaniyelik bir aktarım aralığı bulunur.

S: Bir kontrol noktası tarayıcısının termal çıktısını nasıl hesaplarsınız?

C: Makinenin watt değerini İngiliz Isı Birimlerine (BTU) dönüştürerek ısı çıkışını hesaplayabilirsiniz. Bir watt elektrik gücü saatte yaklaşık 3,41 BTU"ya eşittir. 1.500 watt güç çeken bir tarayıcı saatte yaklaşık 5.115 BTU ısı üretecek ve tesisin HVAC sisteminin yönetmesi gerekiyor.

S: UPS olmadan elektrik kesintisi sırasında tarayıcıya ne olur?

C: Elektrik kesintisi (voltaj düşmesi) sırasında tarayıcının güç kaynağı, dahili bileşenler için yeterli voltajı sağlamakta zorlanır. Bu, işletim sisteminin donmasına veya çökmesine neden olarak ciddi veri bozulması riskine yol açar. Ayrıca X-ışını tüpü sıcakken soğutma fanlarının arızalanmasına neden olarak kalıcı donanım hasarına yol açabilir.
